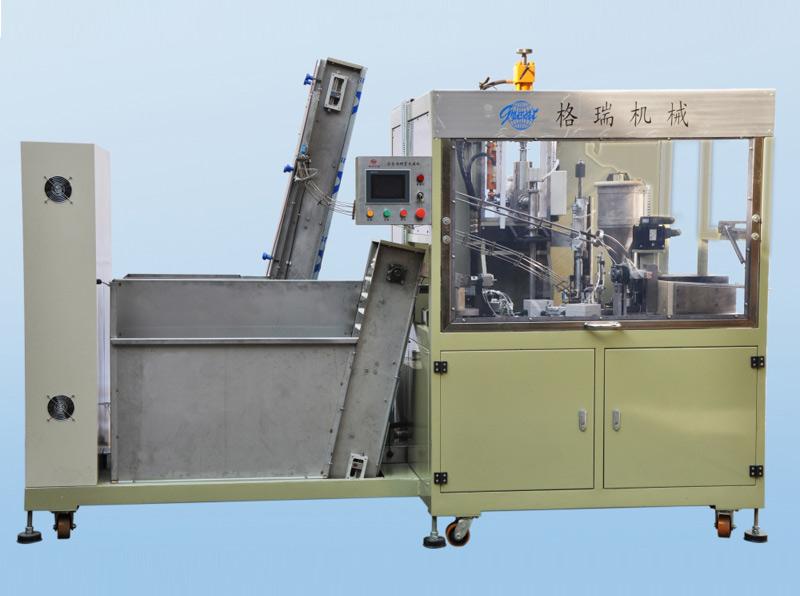

Llenadora de pistón vertical (GRQL-300 con sellador de cartuchos de aluminio para baja viscosidad)

Usos

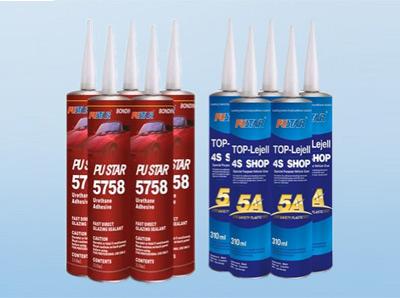

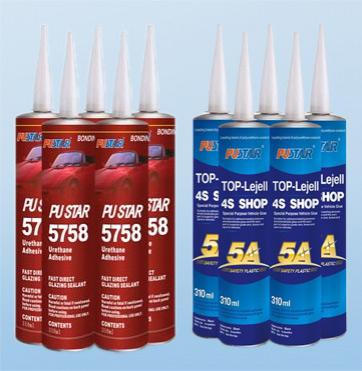

Las llenadoras de pistón verticales sirven para envasar materiales fluidos como, selladores de poliuretano, adhesivos salinos modificados, selladores de silicona, selladores para encapsulado, y otros.

Descripción

Esta máquina para llenado vertical sirve para cartuchos de plástico y aluminio, y lleva a cabo la alimentación automática del cartucho, la alimentación automática del émbolo, la orientación del cartucho de aluminio, el llenado vertical, la inserción y la conformación del émbolo, el agregado del desecante y el cierre del cartucho con la tapa de aluminio.

Parámetros técnicos
Velocidad de llenado 20-25 contenedores/min.
Precisión de llenado ±1g/300ml
Rango de llenado 200ml-320ml (se puede personalizar un volumen mayor)
Potencia total 5.5KW
Presión del gas 0.7MPa
Consumo de gas 120L/min
Presión de trabajo del sistema hidráulico 7-9Mpa
Modo de refrigeración hidráulico Refrigeración por agua, refrigeración por aire
Tamaño de la máquina (L x An x Alt) 2840x1200x2320mm
Peso neto 1.8T

Nota: Great puede adaptar el voltaje y la frecuencia del equipo según la zona del cliente.

Estructura

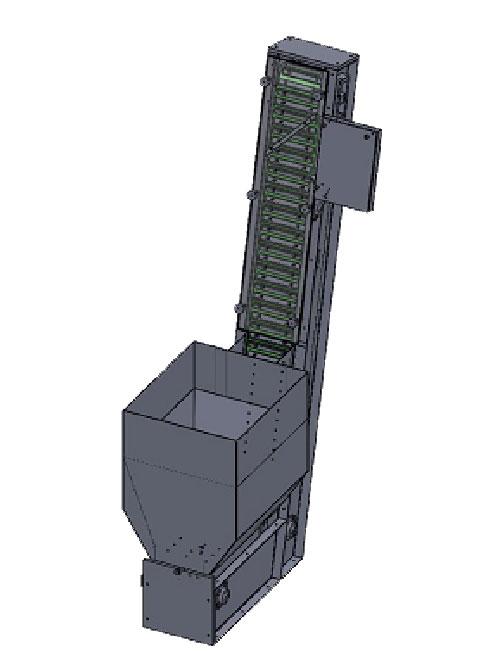

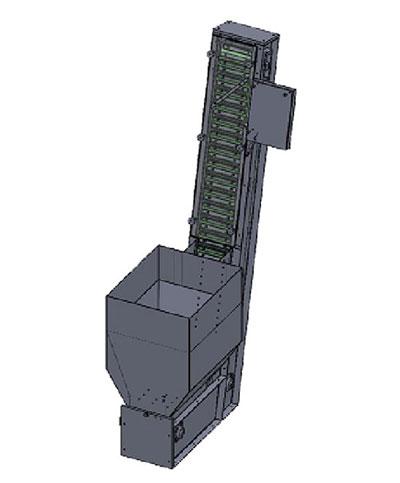

  • Transporte del émbolo y de la botella vacía

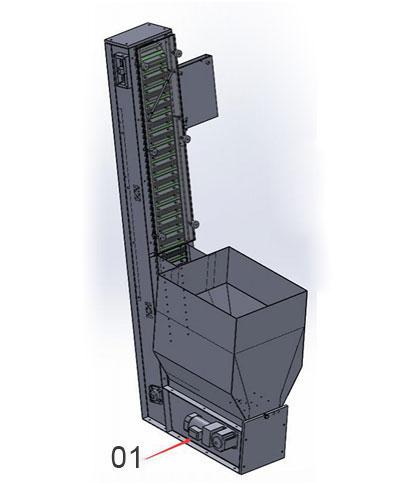

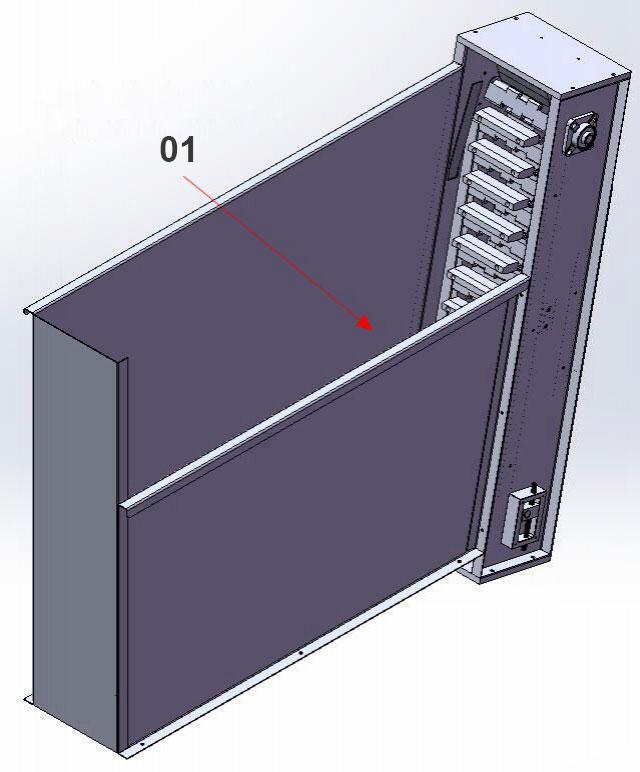

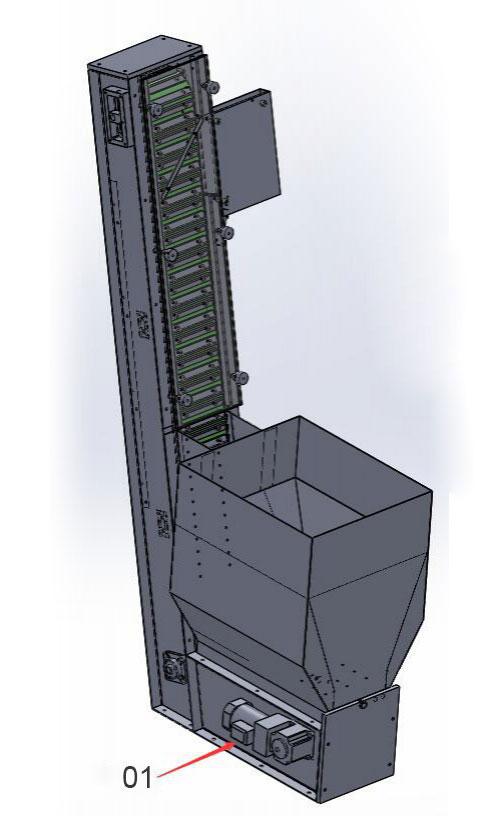

    • 01: Depósito para carga de cartuchos vacíos

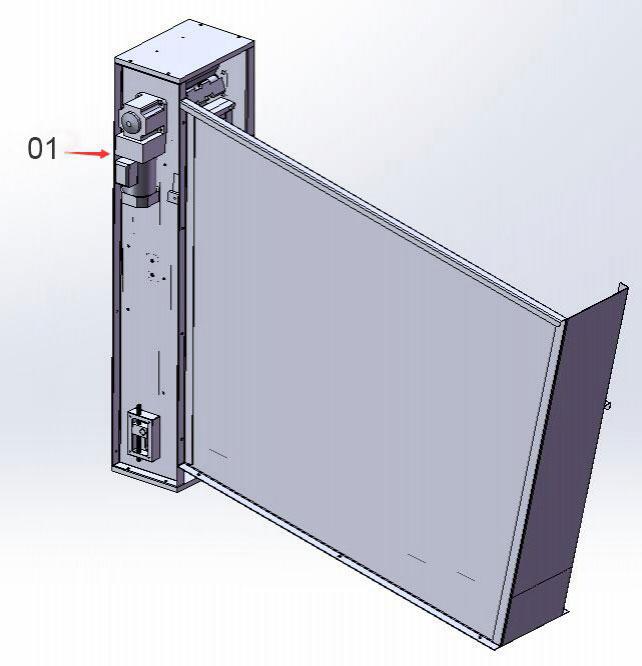

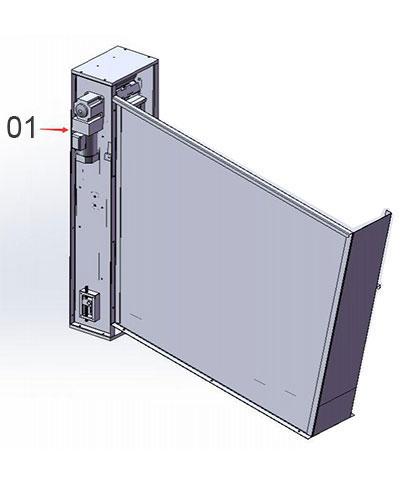

    • 01: Motor
    • 01: Motor

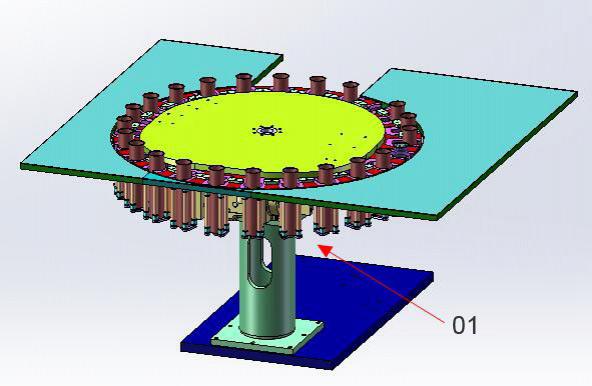

  • Mecanismo de rotación

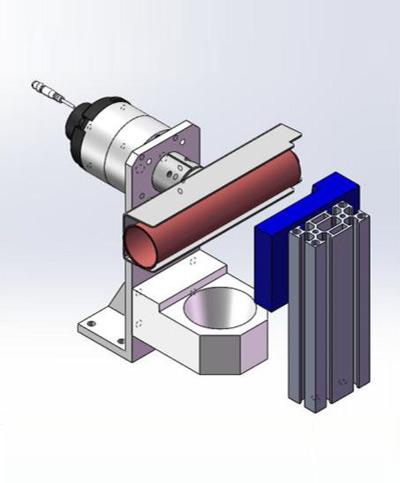

    01: Mecanismo de rotación
  • Orientación de la botella
    01: Mecanismo de corrección

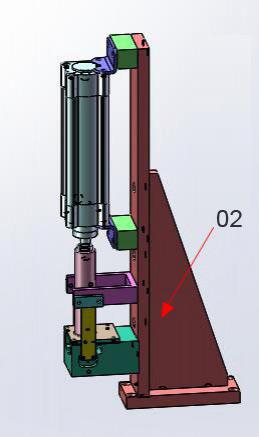

    02: Mecanismo de elevación
  • Llenado y corte automático

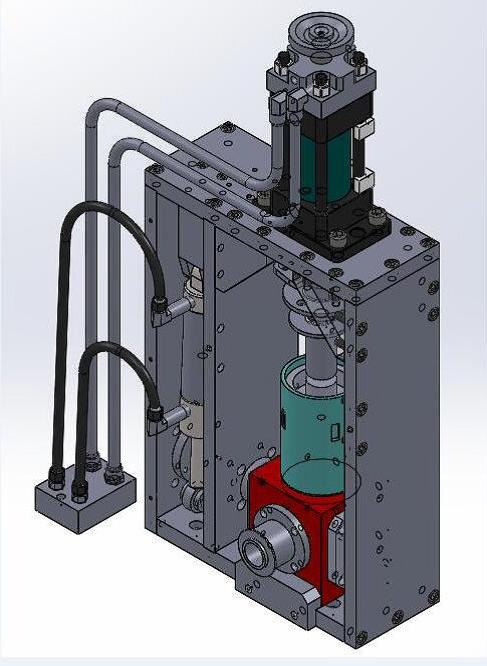

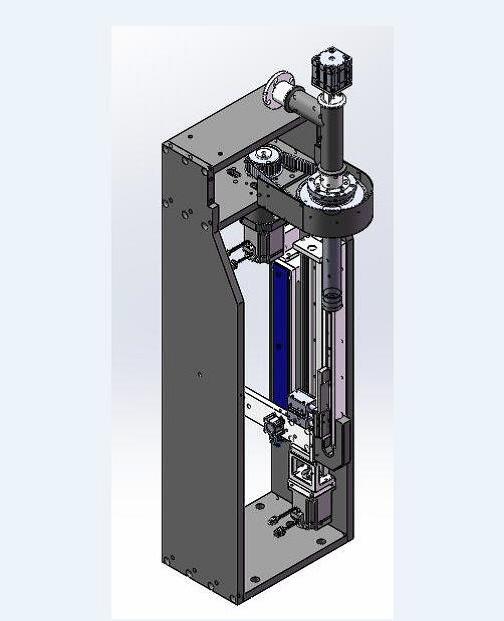

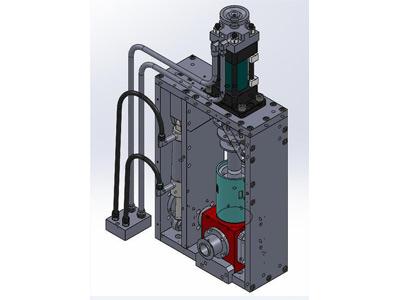

    • Mecanismo de medición del sellador
    • Mecanismo de medición del sellador

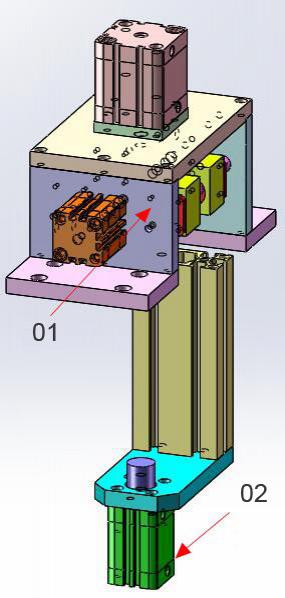

  • Inserción automática del émbolo
    • 01: Actuador A
    • 02: Actuador B

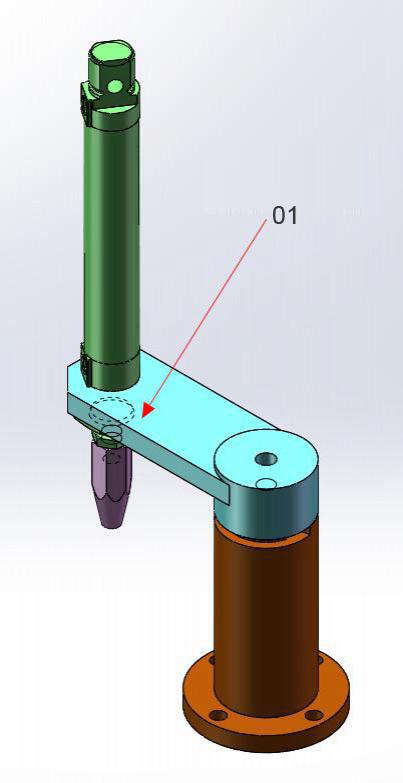

  • Mecanismo de confirmación del émbolo
    01: Mecanismo de confirmación
  • Agregado del desecante
  • Cierre del cartucho con tapa de aluminio

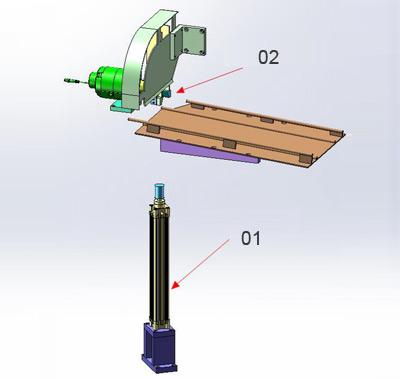

    01: Cierre del cartucho con tapa de aluminio A
    02: Cierre del cartucho con tapa de aluminio B

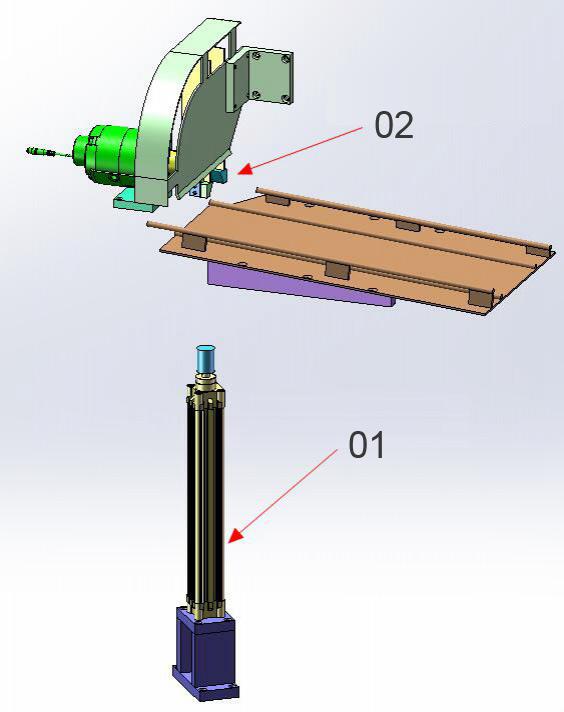

  • Mecanismo de descarga del material

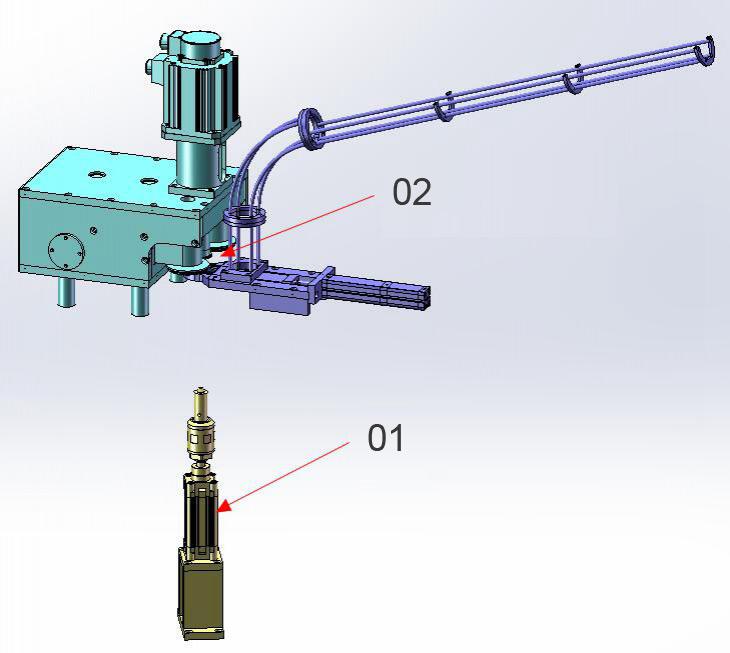

    01: Mecanismo de llenado del producto A
    02: Mecanismo de descarga del producto B
  • Advertencia de fallos y consejos
