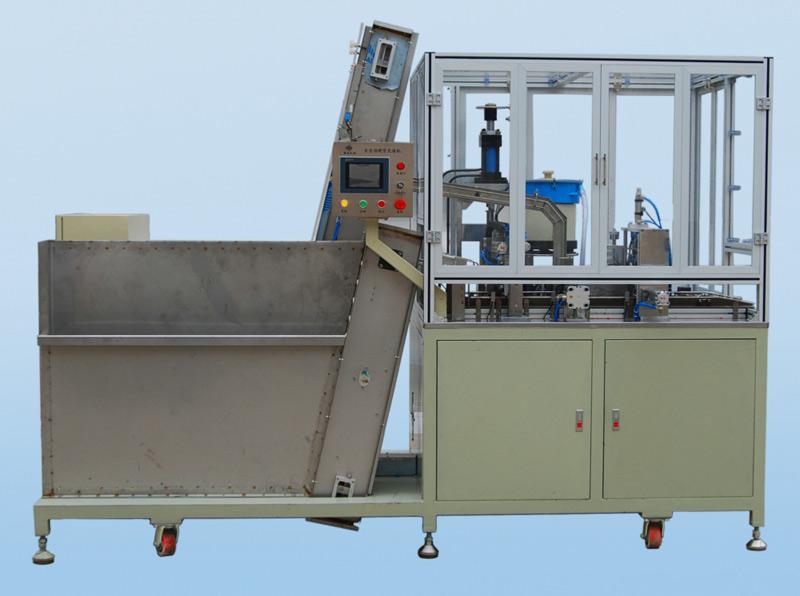

Llenadora de pistón horizontal (GRQY-3500-I con sellador de cartuchos de aluminio para alta viscosidad)

Usos

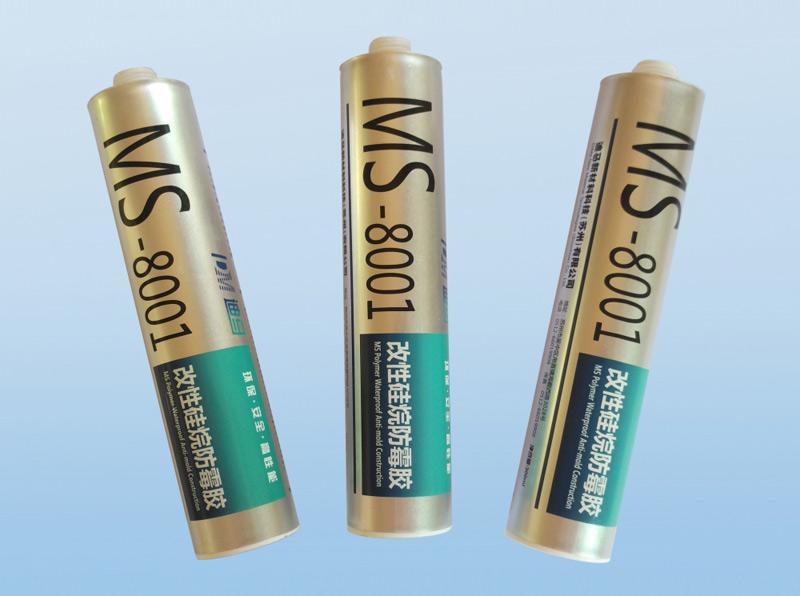

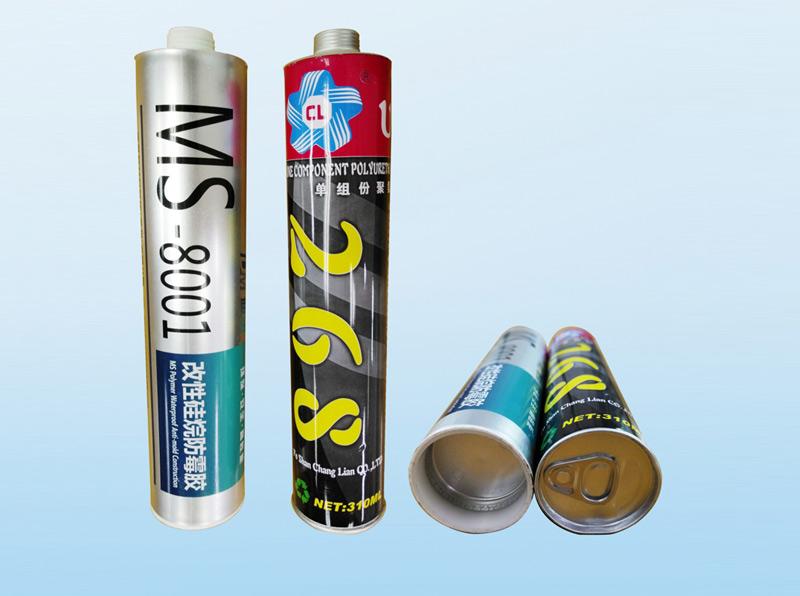

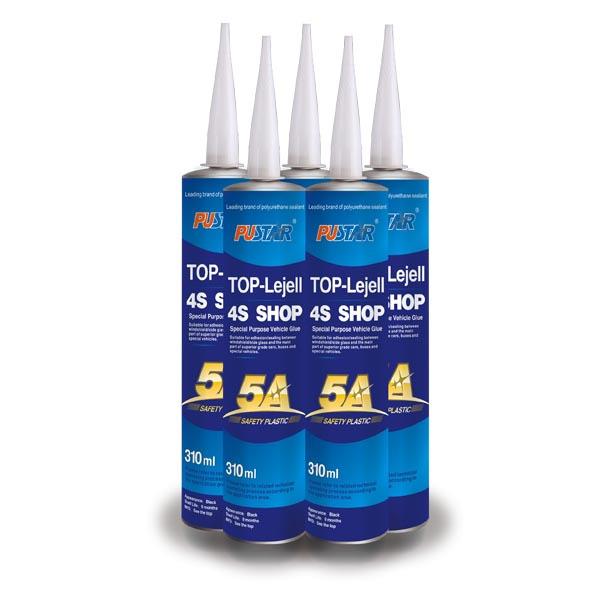

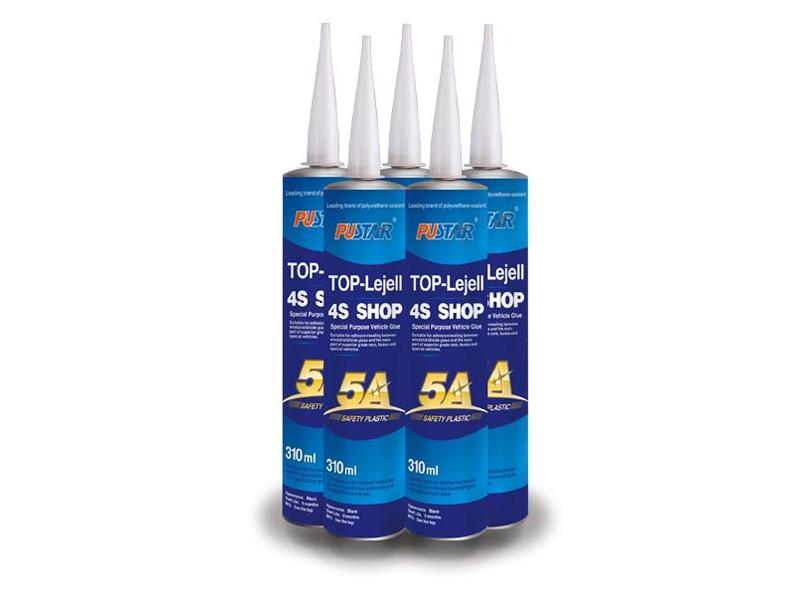

La llenadora de pistón horizontal se utiliza para el llenado de material en pasta, como selladores de poliuretano, adhesivos salinos modificados y otros productos de alta viscosidad.

Descripción

Esta máquina de llenado puede envasar líquidos de alta viscosidad y está desarrollada para productos que tienen altos requerimientos en cuanto a las propiedades de sellado. A diferencia de otras llenadoras, esta máquina es apta únicamente para cartuchos de aluminio, lo cual está estrechamente relacionado con la naturaleza del material de relleno. Asimismo, este sistema de llenado tiene alimentación automática de cartuchos, alimentación automática del émbolo, llenado, inserción del émbolo, agregado de desecante, cierre del cartucho con la tapa de aluminio e impresión del código.

Parámetros técnicos
Velocidad de llenado 18-25 contenedores/min.
Precisión de llenado ±1g/300ml
Rango de llenado 200ml-320ml (se puede personalizar para un volumen superior)
Potencia total 5.5KW
Presión del gas 0.7MPa
Consumo de gas 180L/min
Presión de trabajo del sistema hidráulico 7-9Mpa
Modo de refrigeración hidráulico Refrigeración por agua, refrigeración por aire
Tamaño de la máquina (L x An x Alt) 3100x1200x2320mm
Peso neto 1.5T

Nota: Great puede adaptar el voltaje y la frecuencia del equipo según la zona del cliente.

Estructura

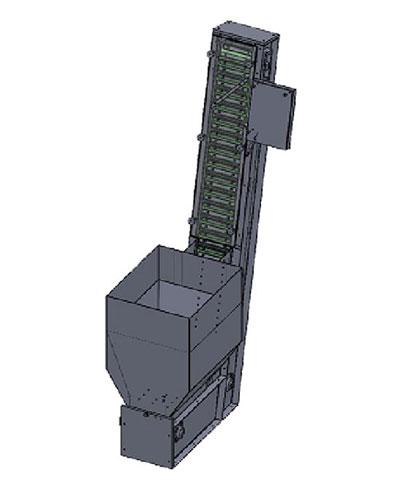

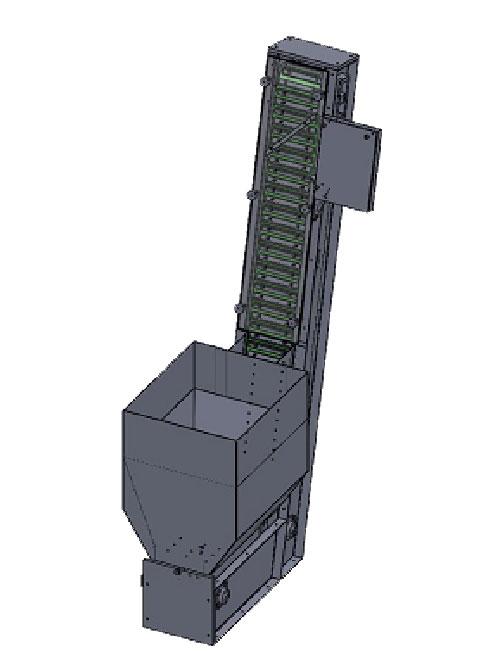

  • Transporte del émbolo y de la botella vacía

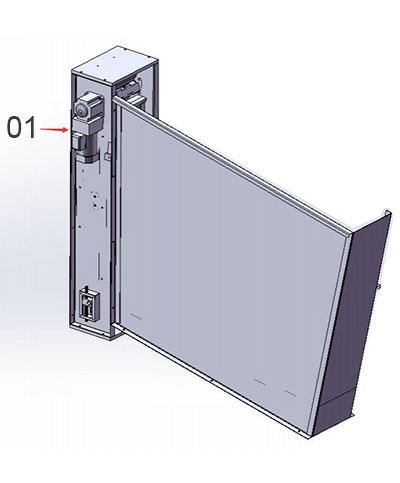

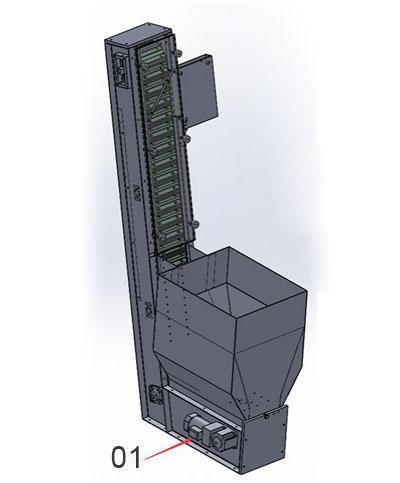

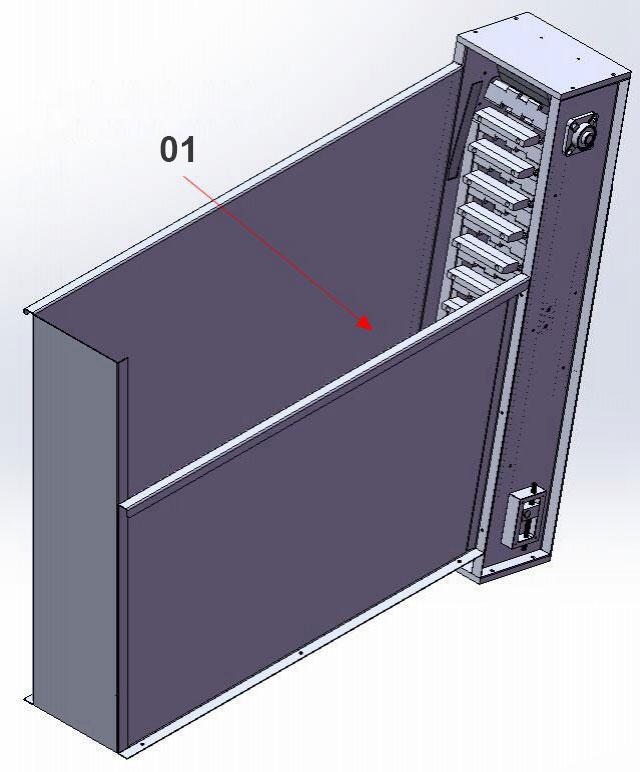

    • 01: Depósito para carga de cartuchos vacíos

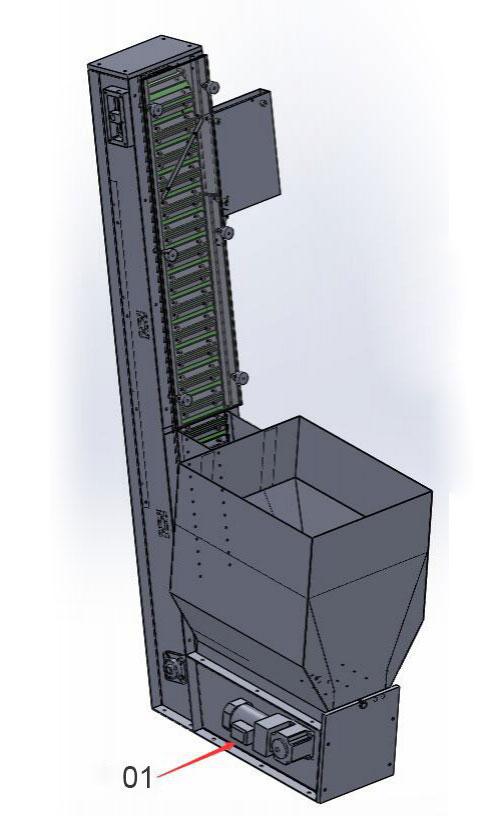

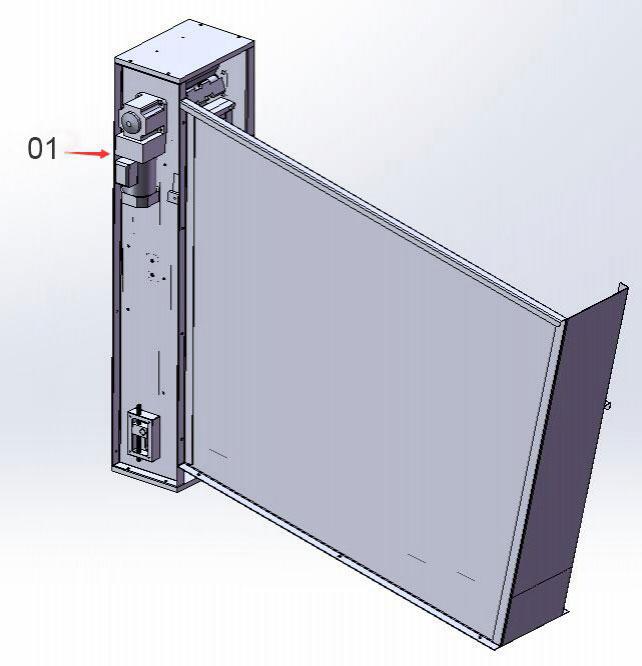

    • 01: Motor
    • 01: Motor

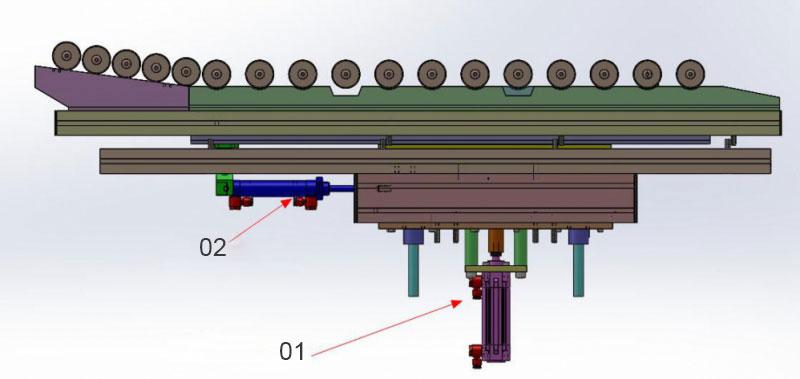

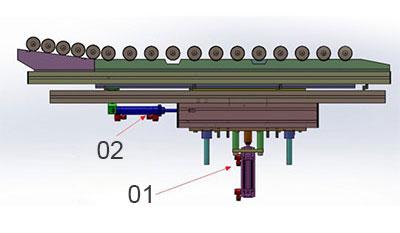

  • Mecanismo de transporte
    01: Actuador A
    02: Actuador B

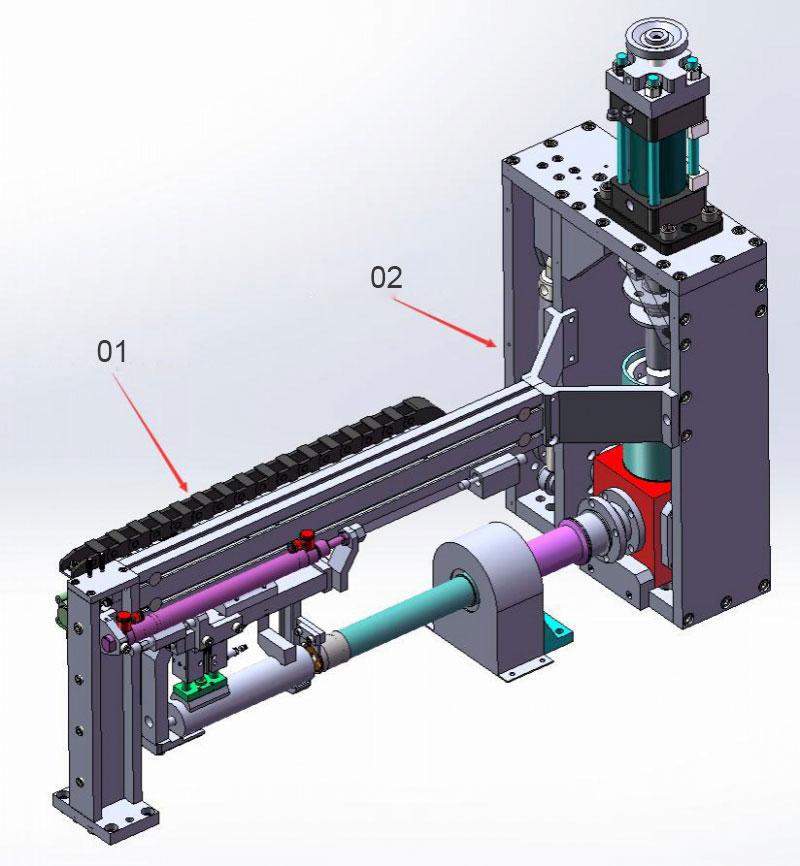

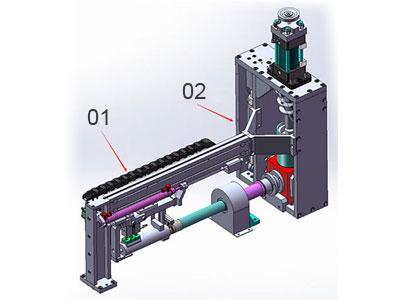

  • Llenado y corte automático
    01: Actuador A
    02: Actuador B

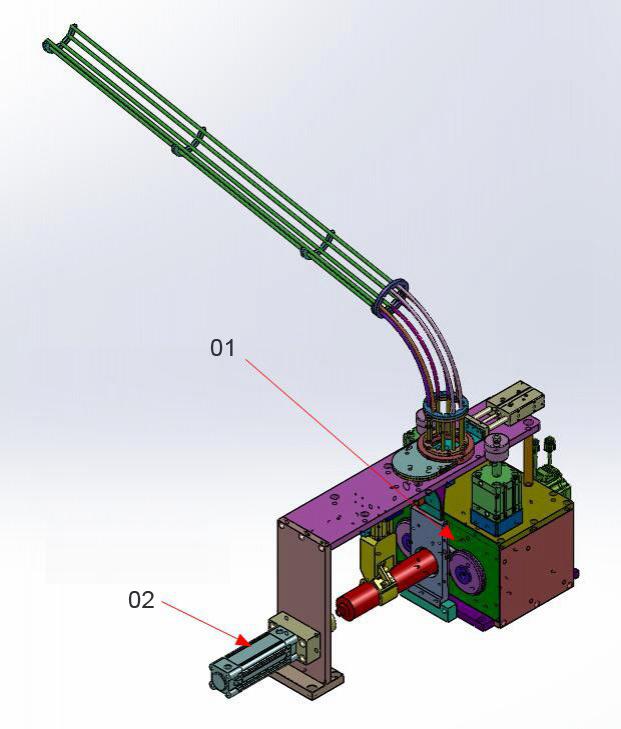

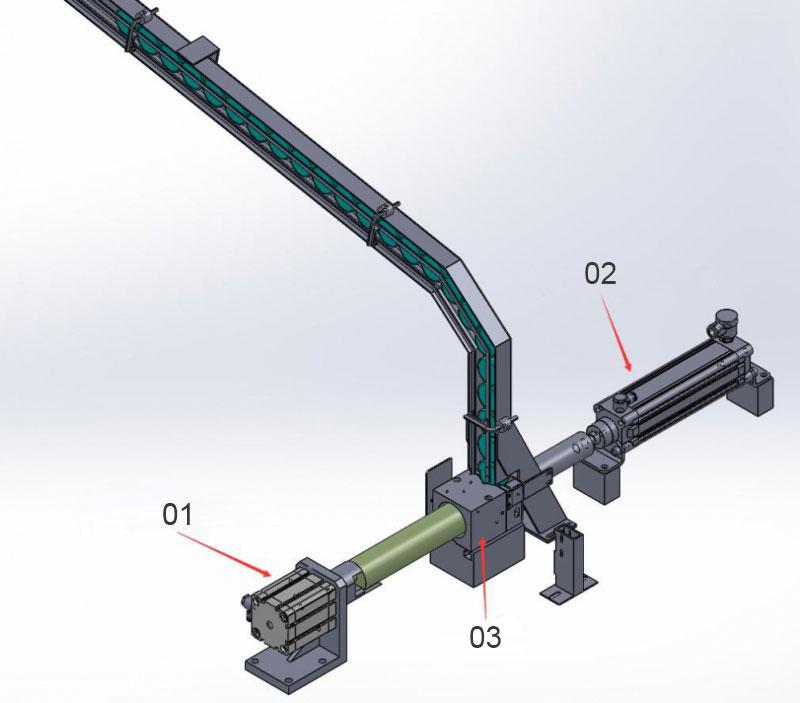

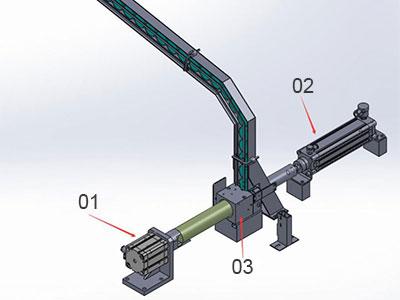

  • Inserción automática del émbolo
    01: Actuador del cilindro A
    02: Actuador del cilindro B
    03: Molde

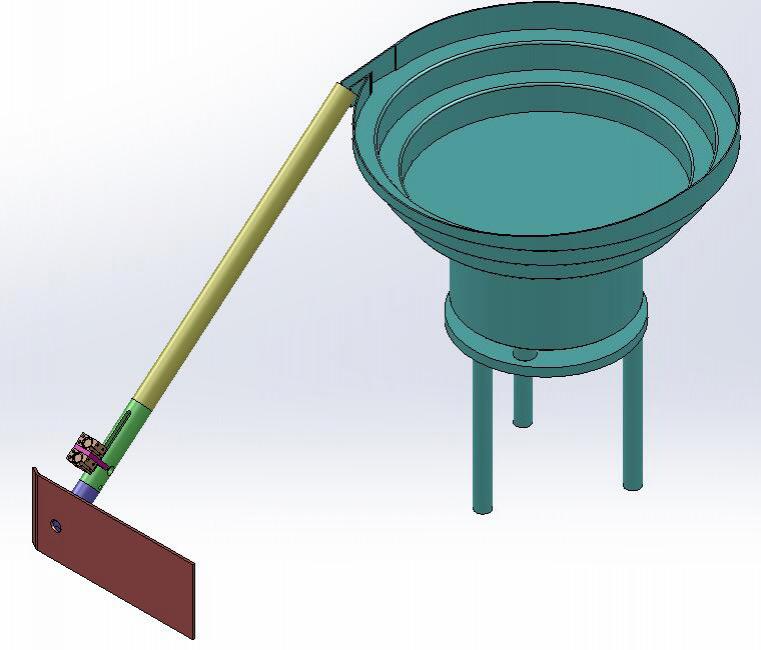

  • Agregado del desecante
    Mecanismo para el agregado de desecante
  • Cierre del cartucho con tapa de aluminio
    01: Cierre del cartucho con tapa de aluminio
    02: Actuador

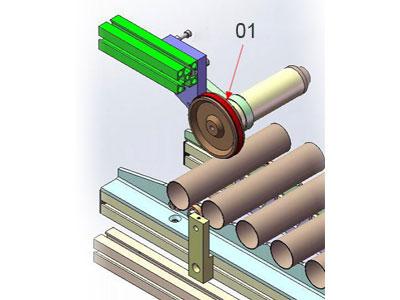

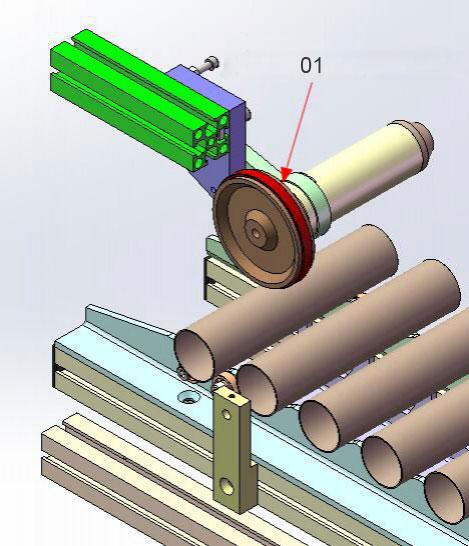

  • Impresión del código rotatoria automática
    01: Mecanismo de rotación del producto
  • El ajuste del volumen de llenado es opcional en operación manual o automática.
  • Advertencia de fallos y consejos
